光缆的分类方法很多。按照光纤的传输性能,可分为单模光缆和多模光缆;按加强筋和护套等是否含有金属材料可分为金属光缆和非金属光缆;按照护套形式可分为塑料护套、台合护套和铠装光缆;按照成缆方式可分为层绞式、骨架式、束管式、叠带式、单位式等。

光纤中心加强构件,光纤密封胶,松套管-,光缆密封胶,铝塑复合带,内护套,钢复合带一,外护套-

填芯光纤二次被覆芳纶护套

层绞式光缆

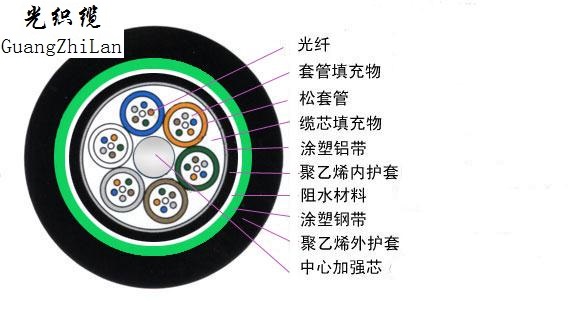

常用的光缆成缆方式。层绞式(又称为绞合式)的。层绞式光缆的结构简单、性能稳定、制造容易,目前我国生产的光缆多数采用这种结构。层绞式又分为松套层绞式和紧包层绞式两种。图1-4(a)是松套层绞式结构,中心一根镀锌钢绞线,镀锌钢绞线外紧包一层聚乙烯塑料,组成中心加强构件;光纤放在周围的松套管内,一根松套管内可放1~12 根光纤,并充以光纤密封胶;各松套管和导电线(图中末画出)、光缆密封胶组成缆芯,缆芯周围纵包铝塑复合带作防潮层,聚乙烯作内护套,纵包皱纹钢塑复合带作铠装,挤包聚乙烯作外护套。这种光缆中,光纤有一定的活动余地,可减少光纤所受的应力。是紧包层绞式结构,中心采用塑料或芳纶填芯,周围是被紧包二次被覆的光纤,再绞合芳纶纤维作加强构件,挤包聚胺脂作护套。两类层绞式光缆的粗细和重量不同:包含2~144根光纤的松套层绞式光缆外径在10~20mm之间重量约200300kg/km。2芯4芯紧包层绞式光缆外径为5mm,重量约28kg/km。
