·产品特点
· 具有很好的机械性能和温度特性
· 芳纶加强元件使光缆具有更强的抗拉性能
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 良好的抗压性和柔软性

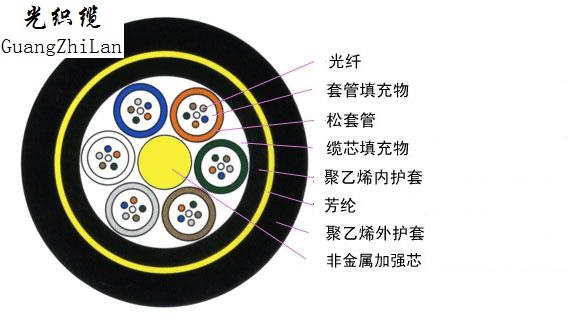

· 采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
我们的质量认证：
·产品标准
GYHTY 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准
·光学特性
|
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
衰减
(+20℃)
|
@850nm
|
|
|
≤3.0 dB/km
|
≤3.0 dB/km
|
|
@1300nm
|
|
|
≤1.0 dB/km
|
≤1.0 dB/km
|
|
@1310nm
|
≤0.36 dB/km
|
≤0.40 dB/km
|
|
|
|
@1550nm
|
≤0.22 dB/km
|
≤0.23dB/km
|
|
|
|
带宽(A级)
|
@850nm
|
|
|
≥500 MHz·km
|
≥200 MHz·km
|
|
@1300nm
|
|
|
≥1000 MHz·km
|
≥600 MHz·km
|
|
数值孔径
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
光缆截止波长
|
≤1260nm
|
≤1480nm
|
|
|
|
|
·结构参数
|
|
光缆型号
|
光纤数
|
套管数
|
填充绳数
|
光缆直径
mm
|
光缆重量kg/km
|
允许拉伸力
长期/短期
Term N
|
允许压扁力
长期/短期
N/100mm
|
弯曲半径
静态/动态
mm
|
|
GYHTY-2~6芯
|
2~6
|
1
|
5
|
11.0
|
100
|
600/1500
|
300/1000
|
10D/20D
|
|
GYHTY-8~12芯
|
8~12
|
2
|
4
|
11.0
|
100
|
600/1500
|
300/1000
|
10D/20D
|
|
GYHTY-14~18芯
|
14~18
|
3
|
3
|
11.0
|
100
|
600/1500
|
300/1000
|
10D/20D
|
|
GYHTY -20~24芯
|
20~24
|
4
|
2
|
11.0
|
100
|
600/1500
|
300/1000
|
10D/20D
|
|
GYHTY-26~30芯
|
26~30
|
5
|
1
|
11.0
|
100
|
600/1500
|
300/1000
|
10D/20D
|
|
GYHTY-32~36芯
|
32~36
|
6
|
0
|
11.0
|
100
|
600/1500
|
300/1000
|
10D/20D
|
|
|
储存、使用温度: -40℃ 至 + 70℃
|
